随着着生活水平的不断提高，人们对服装品质和舒适度的要求越来越高。尤其是户外运动的流行，使得人们对防水性能的需求也越来越迫切。

防渗透：真正的防水卫士

说起防水，很多人首先想到的是“防泼水”。其实，这是面料防水的基础版。通过在面料中加入疏水性化合物，让纤维表面变得像荷叶一样，水分子只能在上面滚动滑落，无法渗透。想象一下，雨滴落在你的外套上，不是渗透进去，而是像跳华尔兹一样优雅滑落，是不是超酷？但请注意，防泼水并非完全防水，长时间淋雨或水压增大时，仍有可能渗水。


实际上，真正的防水也应该包括抵抗水渗透的能力。如果说防泼水是初级防护，那么防渗透就是防水界的“钢铁侠”。它通过在面料表面或底层形成一层坚不可摧的防水屏障，彻底隔绝水的渗透。无论是涂层技术还是层压工艺，都能让面料拥有超乎想象的防水能力，甚至能抵挡住3000mm水柱以上的压力！

这种真防水面料不仅持久耐用，还经得起洗涤和时间的考验，让你在暴雨中也能自信满满，优雅前行。

防水的影响因素



织物的防水性能是指织物具有阻止水润湿或穿透的能力。因此织物的防水性包括抗湿性能和抗渗透（静水压）性能。对于织物的防水和透水性，总体上来说主要有3个主要因素：

1、纤维表面的浸润性

当纤维的接触角θ<90°时，纤维集合体材料是一个导水材料，结构紧密只会导致更多的毛细孔芯吸导水。当纤维θ>90°时，纤维具有防水特征，当织物结构越紧密(即孔隙越小)时，防水效果越好。因此，织物只有在已知纤维的接触角时，才较好讨论其防水或透水性。

2、织物的涂层

在织物表面涂上一层不透水、不溶于水的连续薄膜层，降低了织物的透水性，织物因此不透气。其不太适用于衣物，但可用于篷盖布或雨披等。若采用防水、多微孔的涂层膜，可形成防水性优良，且透水、透气性好的涂层织物。

3、环境

拒水织物或涂层织物大多是不吸湿纤维或涂层材料制成，因此相对湿度的变化不会影响其防水性能。而导水织物，大多为吸湿纤维材料。相对湿度增大，纤维吸湿增强，纤维膨胀而毛细作用增强，故织物的导水性增强。温度的影响与湿度相同。因此环境对导水织物有很大的影响。

防水性能测试：科学验证，品质保证

织物防水指标在国内外有许多个检测标准，本文将主要介绍对比国标GB&日标JIS织物防水性能标准，帮助各位读者更好地了解织物的各项防水性能。

中国国家织物防水性能的表征方式主要有抗静水压、沾水（喷淋）和淋雨测试。而日本标准JIS L 1092:2009《纺织品 防水性试验方法》是在沾水法的基础上进行评价的。各种测试方法以及评价标准如下：

①检测方法:静水压法

耐静水压是防水透湿织物的重要指标之一，它是指水通过织物时所遇到的阻力，用于表征织物抵抗被水渗透的程度。在标准大气压条件下，织物的一侧承受持续上升的水压，直到织物背面渗出规定数量的水滴为止，此时测得的水的压力值即为静水压。该方法所测得的结果，不仅与织物防水性有关，而且与织物本身的性质有关。织物能承受的静水压越大，防水性或抗渗漏性越好。

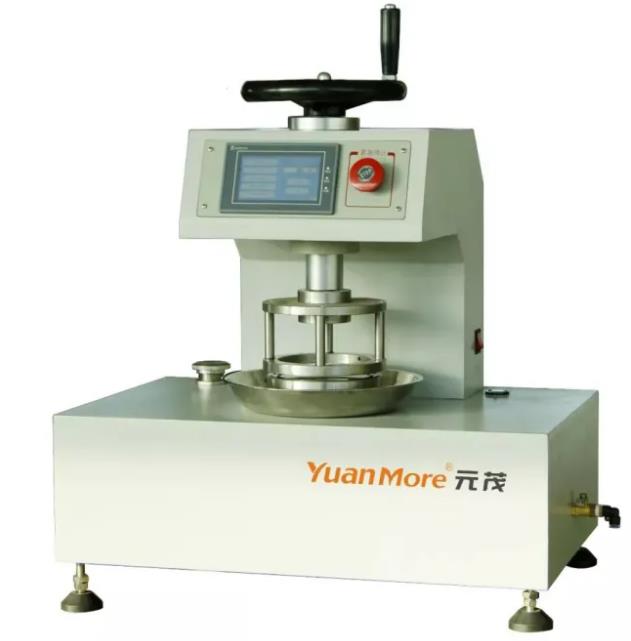

仪器：

检测原理：

以织物承受的静水压来表示水透过织物所遇到的阻力。在标准大气条件下，试样的一面承受持续上升的水压，直到另一面出现三处渗水点出现时的压力值，并以此评价试样的防水性能。

国家标准GB/T 4744-2013 《纺织品 防水性能的检测和评价 静水压法》中对防水性能的评价标准如下：

②检测方法:沾水法‌

沾水等级可用于表征织物表面抵抗被水润湿的程度。沾水测试是在一定条件下，水从一定的高度和角度向待测织物（紧绷状）连续滴水或喷水，喷淋停止后，织物正面朝下呈水平状轻轻敲打，然后通过观察试样表面的水渍状态，测定织物沾水性能。

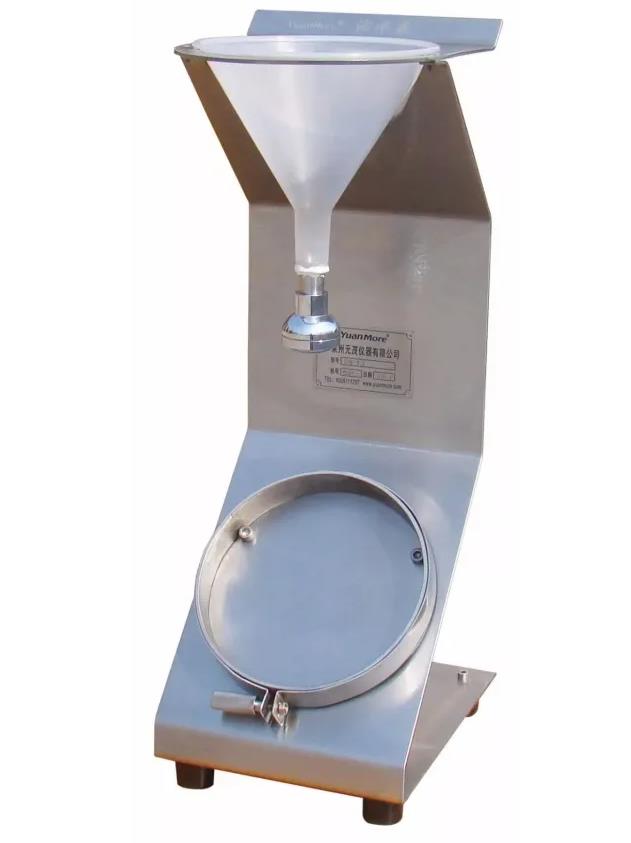

仪器：

检测原理：

将试样安装在环形夹持器上，保持夹持器与水平成45°,试样中心位置距喷嘴下方一定的距离。用一定量的蒸馏水或去离子水喷淋试样。喷淋后，通过试样外观与沾水现象描述及图片的比较，确定织物的沾水等级，并以此评价织物的防水性能。

其中，国家标准GB/T 4745-2012 《纺织品 防水性能的检测和评价 沾水法》中对防水性能的评价标准如下表所示：

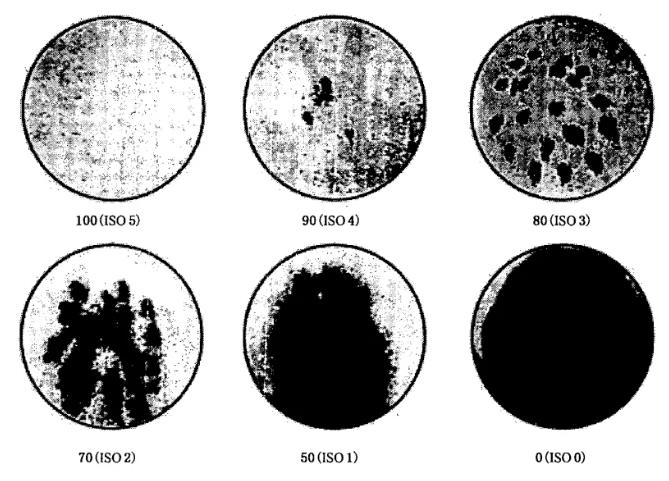

注：方法附带0、1、2、3、4、5级判定样照

日标JIS L 1092:2009《纺织品 防水性试验方法》沾水等级和防水性能评价如下：

注：方法附带0、1、2、3、4、5级判定样照

③检测方法:淋雨法

GB/T 14577-1993织物拒水性测定 邦迪斯门淋雨法，是模拟大雨时，测试织物露在空气中的拒水性。这个方法适用于任何经过或未经过拒水整理的织物。淋雨试验用于表征织物抵抗被水润湿和渗透的性能，特别适用于防水性能较强的织物，因为它是测试织物抵抗一定冲击强度喷淋水的渗透性的方法。此标准适用于评价织物在运动状态下经受阵雨的拒水性整理工艺效果。

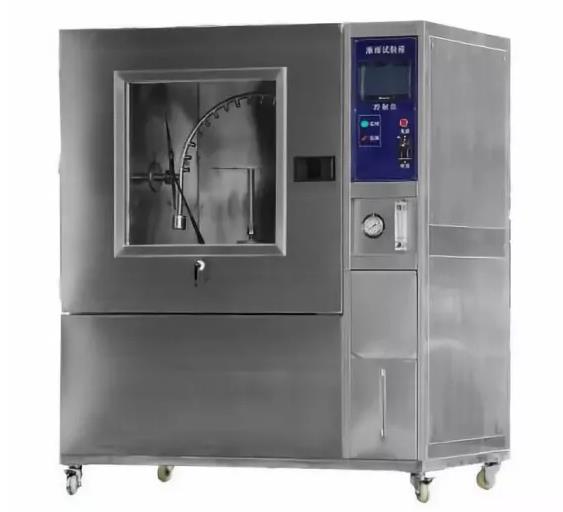

仪器：

检测原理：

将背面附有吸水纸（质量已知）的试样在规定条件下用水喷淋5min，然后重新称量吸水纸的质量，通过吸水纸质量的增加来测定试验过程中渗过试样的水的质量。

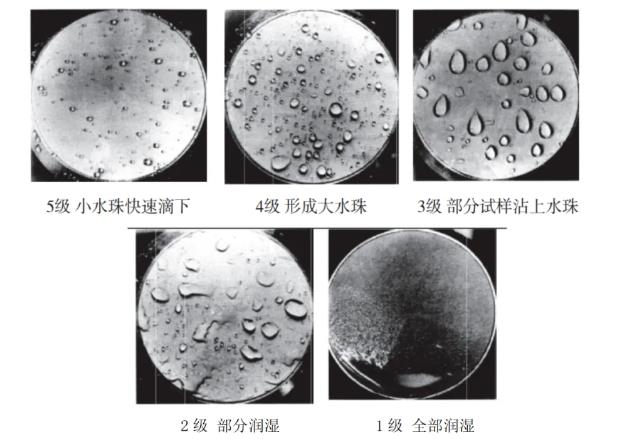

用参比样照按照如下5级标准目测评定湿试样的拒水性：

注：方法附带1、2、3、4、5级判定样照

面料防水的后整工艺

用防水剂整理布料，在防水剂的作用下，织物表面形成一层保护膜，使织物具有疏水性，防止水分子穿过织物表面，从而达到防水效果。

常见的防水助剂：

①C6、C8一类含氟防水助剂

②无氟防水助剂及生物基防水剂一类环保助剂

环保新选择-无氟防水整理剂SH

随着环保意识的提升，传统含氟防水剂逐渐退出舞台，取而代之的是更加环保的无氟防水整理剂。例如，由洁尔爽研发的无氟防水整理剂SH，具有其他无氟防水剂无法达到的防水效果，甚至用于磨毛布仍能具有良好的防水效果！在赋予织物优良的耐久拒水性能的同时,赋予织物优良的手感、耐褶皱及滑爽性能和良好的透气性能，适用于开发纳米无氟环保绿色防水纺织品，制造男女外套、休闲装、工作服、家纺和产业用纺织品。

一、基本性质：

二、使用方法：

1．参考配方：

SH-A：10-30克/升

SH-B：10-30克/升

具体配方可由用户根据要求的防水指标通过实验自行调节而确定。

2．工艺流程：

织物 → 二浸二轧（轧余率 70-80%）→ 红外线预烘或热风烘干→ 焙烘（拉幅160-200℃×60-20 秒，或焙烘机上单独焙烘：140-150℃x 5-3 分钟）→ 成品。
