针对这种凉感的面料，我们也有科学的评判标准，其中主要的考核指标就是接触凉感系数。
接触凉感系数是什么？

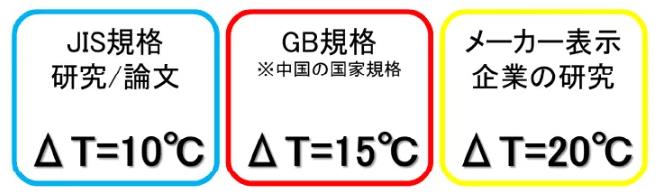

接触凉感系数也就是面料的凉感值，通常用Q-max值表示，是通过传感器与样品(测试对象)接触来测量的，Q-max值是接触瞬间热量流失的最大值，单位为J/(cm2·s)或W/cm2，其数值越大代表可带走的热量越多，就会感觉越凉。此时重要的测试条件是ΔT（°C）=传感器温度（°C）-样品温度（°C）。设定值通常有“ΔT=10°C“、“ΔT=15°C“、“ΔT=20°C“。
评判的标准是什么？
前几年，国际上没有相关凉感纺织品的测试及评定标准时，在纺织品的国际贸易中，关于凉感纺织品的测试评定标准都是按照日标JIS L 1927执行的。该标准规定，测试温差为ΔT=10°C，Q-max值≥0.10时，面料即具有凉感功能。
之后，我国发布了自己的国家标准GB/T 35263-2017《纺织品 接触瞬间凉感性能的检测和评价》，与日标JIS L 1927不同，国标GB/T 35263-201规定纺织物的Q-max值≥0.15时视为具有接触凉感性能，这其实是因为测试条件ΔT不一样，得出来的凉感值就不一样，国标的测试温差是ΔT=15°C。所以，大家看商品凉感系数时，要注意是按照哪个标准执行的，以免被商家的数字游戏套路。
日标JIS L 1927《纤维制品的接触冷感性评价方法》

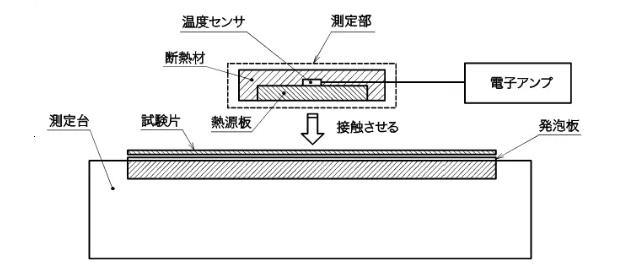

凉感纺织品的概念最早出现于日本，其出发的初衷就是为了减少夏天人们对空调的依赖，从而减缓地球变暖的趋势。主要测试声称触感凉爽的衬衫、运动服、内衣和床上用品的面料。测试仪器示意图见下图。
试验准备：五块尺寸为150mmx150mm的试样。
试验步骤：
1、将试样铺在测量台上，测试表面朝上。 此时，测量台和试件保持在20°C，并与室温保持相同的温度。
2、对带有温度传感器的热源板进行加热，使与试件的温差正好为10.0°C（ΔT = 10°C）。
3、热源板调整至30.0°C。立即将 30.0°C 的热源板放在试件上。
热源板的温降由温度传感器和电子放大器检测并转换为热通量。
热通量是通过对传热进行微分并将其通过临时延迟元件滤波器而获得的，该热通量的最大值定义为 qmax。
计算结果：5块式样qmax 的平均值。
日标评价（ΔT=10℃）：
|
评估
|
q max（W/cm2）
|
|
数值
|
0.100以上
|
国标GB/T 35263-2017《纺织品 接触瞬间凉感性能的检测和评价》

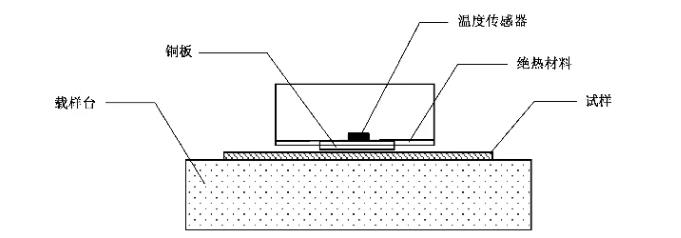

我国首个关于纺织品凉感性能检测和评价的标准GB/T 35263-2017《纺织品 接触瞬间凉感性能的检测和评价》标准中，规定了纺织品与皮肤接触瞬间凉感性能的检测与评价方法，适用于各类织物及其制品。测试原理是在规定的试验环境条件下，将温度高于试样的热检测板与试样接触，测定热检测板温度随时间的变化，并计算其接触凉感系数（Q-max），由此可表征试样的接触瞬间凉感性能。测试仪器示意图见下图。
试验准备：五块尺寸为200mmx200mm的试样。
试验步骤：
a、设置载样台温度为(20士0.5)℃,将试样平铺于载样台上,接触皮肤的织物面朝上。
b、设置热检测板的温度为(35士0.5)℃,与载样台的温差(AT)为15℃,如采用其他温度,需在报告中注明。
c、待热检测板的温度达到8.2中设置温度并保持稳定后,将热检测板热源切断并迅速垂直放置于试样上,使铜板表面与织物接触。记录测得的qmax，结果保留至小数点后3位,单位为焦耳每平方厘米秒[J/(cm²·s)]。
d、按8.1~8.3的步骤测定其他所有试样。
注:测试时间一般在10s内。
计算结果：计算五块试样Q-max的平均值，结果按GB/T 8170修约至两位小数。
国标评价（ΔT=15℃）：
|
q max/[J/（cm2.s）]
|
评价
|
|
≥0.15
|
具有接触瞬间凉感性能
|
需要注意，凉感值只是衡量面料凉感性能的一个指标，实际的凉感感受还可能受到环境温度、湿度、个人体质以及面料与皮肤接触面积等多种因素的影响。
如何实现凉感效果？
要让面料实现凉感主要通过以下这两种途径:
1、凉感纤维
在纤维的纺丝液中加入导热性能好的一些物质，例如我们说的玉石纤维，就是在纤维纺丝液中加入了玉石或云母等矿物质的纳米状粉末，利用这些矿物质导热性能好又吸热慢的特性，从而使得纤维具有凉感的功能。在保暖纺织品中提到的相变调温纤维也可以用来制作凉感纺织品，因为相变物质不但在低温下会通过相变来产生放热反应而使纺织品具有保暖功能，还可以在高温环境下通过逆相变来产生吸热反应而使纺织品具有凉感功能。
2、凉感整理
凉感整理主要是利用凉感整理剂易挥发性，或遇水发生吸热反应的特点，使得纺织品接触皮肤后因为整理剂的挥发而带走表皮的热量，或因为整理剂与表皮的汗液发生吸热反应而使皮肤表面温度降低，常用的凉感整理剂如挥发性好的薄荷油、遇水发生吸热反应的木糖醇等。
凉感整理剂T-802
洁尔爽研发的调温（凉感）整理剂 T802（PCM 冷感相变微胶囊）是以高级烷烃为主要成份的自动调温微胶囊，它的相变温度为 28℃，当外界温度达相变温度时，整理剂发生相变，吸收或放出热量以调节纺织面料温度，给人以舒适感。调温（凉感）整理剂 T802 对皮肤无刺激性，适用于内衣、床上用品等的纺织品整理，温度适宜，令人感觉舒适。
在本公司实验室条件下，依据GB/T 35263-2017测试，JLSUN®接触瞬间凉感整理织物的接触凉感系数qmax>0.18J/cm.s，高用量时可以达到0.30J/cm.s以上。
使用说明
1、工艺配方(以轧液率 70%为例)
|
调温（凉感）整理剂T802
|
40-80克/升
|
|
固着剂SCJ-937
|
40-80克/升
|
2、工艺流程：
织物 → 漂染 → 烘干 → 浸轧调温整理溶液(轧液率 60%-70%)→ 烘干
(80-120℃)→ 拉幅定型（150℃，30s）
检测报告
